一、概述

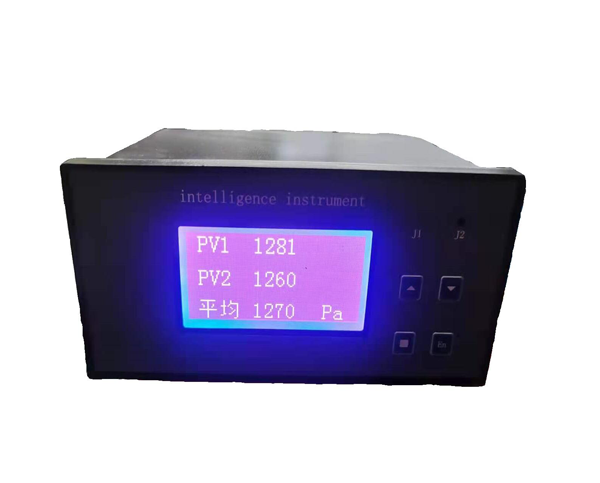

SKPJ-402智能雙通道平均值變送儀是智能型、高精度的多回路數顯溫度、壓力、液位、測力、扭矩等物理量控制測量儀表，與2路溫度、壓力、液位、測力、扭矩傳感器及變送器配接可構成各種量程和規格的溫度、壓力、液位測力、扭矩測控系統。
二、功能特點
萬能輸入功能（定貨時最好把每路輸入類型Sn定準）
自動校準和人工校準功能
多重保護、隔離設計、抗干擾能力強、可靠性高
良好的軟件平臺，具備二次開發能力，以滿足特殊的功能
先進的模塊化結構，配合功能強大的儀表芯片，功能組合、系統升級非常方便
三、主要技術指標
基本誤差：0.5％FS或 0.2％FS±1個字
分辨力：1/20000、14位A/D轉換器（最大18位A/D轉換器，訂貨時注明）
顯示方式：LCD藍屏白字。
輸入信號：模擬量·熱電偶: B、S、K、E、J、T、WRe 等
·熱電阻: Pt100、Cu50、Pt100.1
·電 流: 0～10mA、4mA～20mA等（輸入阻抗≤250Ω）
·電 壓: 0～5V、1V～5V、mV等（輸入阻抗≥1MΩ）
·遠傳壓力電阻：（1～379）Ω(訂貨時請注明)
采樣周期：0.2S（10~200次/秒，用戶可選）
開關量報警輸出：二限報警或四限報警，報警方式、報警靈敏度可設置，繼電器輸出觸點容量 ?AC220V/3A或AC220V/1A。（最多每路可帶2路繼電器報警輸出，用戶訂貨時需注明）
變送輸出：·DC 4mA～20mA (負載電阻≤300Ω)
·DC 0～10mA (負載電阻≤1.5KΩ)
·DC 1V～5V (負載電阻≥250KΩ)
·DC 0～5V (負載電阻≥250KΩ)
（最多每路可帶2路模擬量輸出，用戶訂貨時需注明）。
特 性：控制方式·可選擇上限、下限或上上限、下下限控制
控制設定值·控制設定值和回差值全量程內自由設定
溫度補償·0～50℃溫度自動補償
參數設定·面板輕觸式按鍵數字設定·參數設定值斷電后永久保存
·參數設定值密碼鎖定
保護方式·熱電偶熱電阻輸入斷線報警·繼電器輸出狀態LED指示
·輸入超／欠量程報警·輸入超范圍閃爍報警
·工作異常自動復位
環境溫度：(-20～70)℃（常溫下開機運行30分鐘后,可逐漸承受極限溫度）
(0～50)℃(熱電偶信號輸入)
相對濕度：≤85% 無凝露避免在帶有腐蝕性和易燃易爆氣體中使用
通訊輸出：接口方式——隔離串行雙向通訊接口RS485/ RS232/Modem
波特率——1200～9600bps內部自由設定
饋電輸出：DC24V/30mA（最大400mA，訂貨時注明）
電 源：開關電源 85～265VAC/DC24V ?功耗4W以下
|
