    電磁流量計（Eletromagnetic Flowmeters，簡稱EMF）是20世紀50~60年代隨著電子技術的發展而迅速發展起來的流量測量儀表。電磁流量計是根據法拉第電磁感應定律制成的，用來測量導電液體體積流量的儀表。由于其優點，電磁流量計目前已廣泛地被應用于工業過程中各種導電液體的流量測量，如各種酸、堿、鹽等腐蝕性介質；電磁流量計各種漿液流量測量，形成了應用領域。

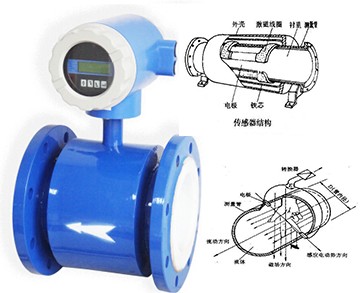

    在結構上，電磁流量計由電磁流量傳感器和轉換器兩部分組成。傳感器安裝在工業過程管道上，它的作用是將流進管道內的液體體積流量值線性地變換成感生電勢信號，并通過傳輸線將此信號送到轉換器。轉換器安裝在離傳感器不太遠的地方，它將傳感器送來的流量信號進行放大，并轉換成流量信號成正比的標準電信號輸出，以進行顯示，累積和調節控制。

電磁流量計的基本原理
(一)測量原理
    根據法拉第電磁感應定律，當一導體在磁場中運動切割磁力線時，在導體的兩端即產生感生電勢e，其方向由右手定則確定，其大小與磁場的磁感應強度B，導體在磁場內的長度L及導體的運動速度u成正比，如果B， L，u三者互相垂直，則
e＝Blu       (3－35)
與此相仿．在磁感應強度為B的均勻磁場中，垂直于磁場方向放一個內徑為D的不導磁管道，當導電液體在管道中以流速u流動時，導電流體就切割磁力線．如果在管道截面上垂直于磁場的直徑兩端安裝一對電極(圖3—17)則可以證明，只要管道內流速分布為軸對稱分布，兩電極之間也特產生感生電動勢：
e＝BD        (3－36)
式中，為管道截面上的平均流速．由此可得管道的體積流量為：
qv＝πDUˉ＝   （3－37）
由上式可見，體積流量qv與感應電動勢e和測量管內徑D成線性關系，與磁場的磁感應強度B成反比，與其它物理參數無關．這就是電磁流量計的測量原理．
需要說明的是，要使式（3—37）嚴格成立，必須使測量條件滿足下列假定：
①磁場是均勻分布的恒定磁場；
②被測流體的流速軸對稱分布；
③被測液體是非磁性的；
④被測液體的電導率均勻且各向同性。

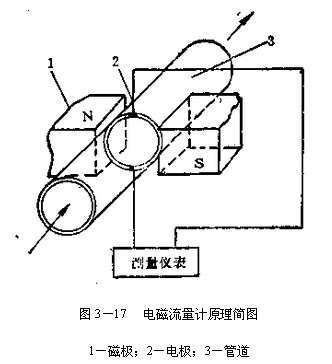

圖3－17電磁流量計原理簡圖

1－磁極；2－電極；3－管道
(二)勵磁方式
    勵磁方式即產生磁場的方式．由前述可知，為使式(3—37)嚴格成立，必須滿足的條件就是要有一個均勻恒定的磁場．為此，就需要選擇一種合適的勵磁方式。目前，一般有三種勵碰方式，即直流勵磁、交流勵磁和低頻方波勵磁．現分別予以介紹．
1．直流勵磁
    直流勵磁方式用直流電產生磁場或采用磁鐵，它能產生一個恒定的均勻磁場．這種直流勵磁變送器的受交流電磁場干擾影響很小，因而可以忽略液體中的自感現象的影響．但是，使用直流磁場易使通過測量管道的電解質液體被極化，即電解質在電場中被電解，產生正負離子．在電場力的作用下，負離子跑向正極，正離子跑向負極．如圖3—18所示．這樣，將導致正負電極分別被相反極性的離子所包圍，嚴重影響電磁流量計的正常工作．所以，直流勵磁一般只用于測量非電解質液體，如液態金屬等．

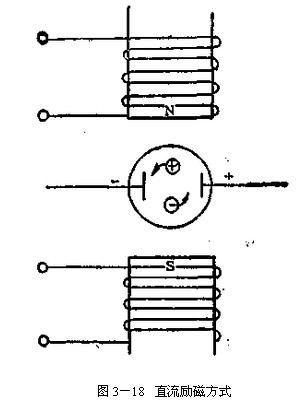

圖3－18直流勵磁方式

2．交流勵磁
    目前，工業上使用的電磁流量計，大都采用工頻(50Hz)電源交流勵磁方式，即它的磁場是由正弦交變電流產生的，所以產生的磁場也是一個交變磁場．交變磁場變送器的主要優點是消除了電極表面的極化于擾．另外，由于磁場是交變的，所以輸出信號也是交變信號，放大和轉換低電平的交流信號要比直流信號容易得多．
如果交流磁場的磁感應強度為
B＝Bm sint             （3－38）
則電極上產生的感生電動勢為
e＝Bm Dsint            （3－39）
被測體積流量為
qv= D                  （3－40）
式中Bm――磁場磁感應強度的最大值；
――勵磁電流的角頻率，＝2f；
t――時間；
f――電源頻率．
由式(3－40)可知，當測量管內徑D不變，磁感應強度Bm為一定值時，兩電極上輸出的感生電動勢e與流量qv成正比．這就是交流磁場電磁流量變送器的基本工作原理．
    值得注意的是，用交流磁場會帶來一系列的電磁干擾問題．例如正交干擾．同相干擾等，這些干擾信號與有用的流量信號混雜在一起．因此，如何正確區分流量信號與干擾信號，并如何有效地抑制和排除各種干擾信號，就成為交流勵磁電磁流量計研制的重要課題。
3．低頻方波勵磁
    直流勵磁方式和交流勵滋方式各有優缺點，為了充分發揮它們的優點，盡量避免它們的缺點，70年代以來，人們開始采用低頻方波勵磁方式．它的勵磁電流波形如圖3—19所示，其頻率通常為工頻的1／4－l／10．
圖3－19方波勵磁電流波形

    從圖3－19可見，在半個周期內，磁場是恒穩的直流磁場，它具有直流勵磁的特點，受電磁干擾影響很�。畯恼麄�時間過程看，方波信號又是一個交變的信號，所以它能克服直流勵滋易產生的極化現象．因此，低頻方波勵磁是一種比較好的勵磁方式，目前已在電磁流量計上廣泛的應用．概括一下，電磁流量計具有如下幾個優點：
①電磁流量計能避免交流磁場的正交電磁干擾；
②電磁流量計消除由分布電容引起的工頻干擾；
③電磁流量計抑制交流磁場在管壁和流體內部引起的電渦流；
④電磁流量計排除直流勵磁的極化現象．
