大家都知道渦街流量計的測量精度是非常高的，而因為工藝管道的不同，卻時常遇到口徑不一致的情況。往往渦街流量計的口徑會偏大或偏小，這都會造成測量數據的波動與不準確，對整個控制系統產生干擾。下面蘇科儀表就為您分析此類情況產生原因及相應的解決辦法。

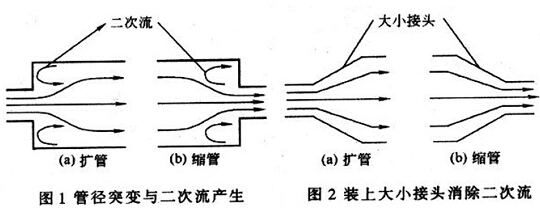

當管道內徑突然產生變化的時候，被測介質流體在流經此處時則會發生分離形成重復循環的二次流動，如圖1所示。
無論是變大還是變小，都會產生二次流動，干擾正常的流速分布。通常在遇到這類情況的時候，我們會為管道安裝合適的大小接頭，如圖2所示。為流體做合理過渡，使流速能夠恢復到正常狀態，保證測量數據的準確與穩定。

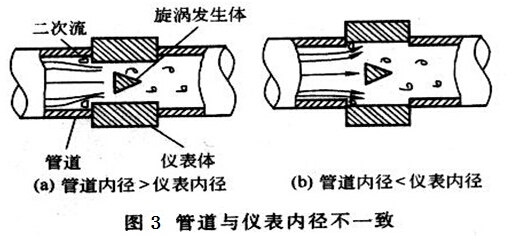

而渦街流量計與安裝管道內徑也會存在誤差，或大或小，如圖3所示，當被測介質經過時，也會發生二次流動，對測量結果產生波動影響。
此類情況是在安裝過程中經常會遇到的，當差異比較小的時候，可以通過修正儀表系數來解決，但如果差異比較大，則肯定會影響到測量數據的精度與穩定性。在條件允許的情況下，可以對原有管道進行改造，安裝同心大小頭，使之與渦街流量計內徑匹配。或是按管道內徑對渦街流量計進行定制，相比對管道的改造，這個要簡單的多。
