隨著大口徑流量測量逐漸成為液體能源交易的重要手段,各種大口徑流量計也應運而生。電磁流量計由于其量程范圍寬、無壓力損失、抗干擾能力強、反應靈敏、精度高等優越的性能,被廣泛用在供水、供熱行業和污水處理終端排放流量計量中,按照《計量法》的規定應對其進行定期的計量檢定。但由于在線使用的大口徑電磁流量計拆卸困難,無法做到在不影響正常供水情況下進行離線周期檢定。針對這一現象我院建立了一套用外夾式超聲波流量計作為標準表對大口徑液體流量計的在線校準裝置,在保證標準表有效溯源的前提下,實現對電磁流量計的在線校準。該方法是在規定的條件下,在一定不確定度范圍內通過標準表確定被校流量計的計量特性,是一種既科學有效又適應現場需要的在線校準方法,但由于現場校準的不確定度因素較多, 分析不確定度因素對提高現場校準的水平及保證水資源不流失、水資源的量化管理、合理配置、平衡調度有著十分重要的意義
在線校準的原理

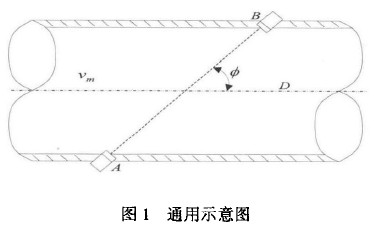

標準表法在線校準是在大口徑電磁徑流量計所在管道上串聯一個精度較高的外夾式超聲流量計作為標準表,對在線的電磁流量計和前后連接管道、介質流動狀態等組成的流量測量系統的整體校準。使流體在相同的時間間隔內連續通過標準表和被校流量計,記錄被檢表和標準表的流量值,以標準表示值作為標準值,計算被檢流量計的誤差。標準表超聲流量計測量流量是以測量聲波在流動介質中傳播的時間與流量的關系為原理。通常認為聲波在流體中的實際傳播速度是由介質靜止狀態下聲波的傳播速度(C/)和流體軸向平均流速(νm) 在聲波傳播方向上的分量組成。按圖1所示,順流和逆流傳播時間與各量之間的關系是:
式中tdown為超聲波在流體中順流傳播的時間；tup為超聲波在流體中逆流傳播的時間;L為聲道長度;c?為聲波在流體中傳播的速度; νm心為流體的軸向平均流速;φ為聲道角.
利用式(1)和式(2)兩式得出流體流速的表達式:
將測得的多個聲道的流體流速νi,i=1,2,k;利用數學的函數關系聯合起來,可得到管道
均流速的估計值ν
乘以過流面積A,即可得到體積流量。
