您現在的位置 > 首頁 > 流量儀表 > 分體管道式電磁流量計 |

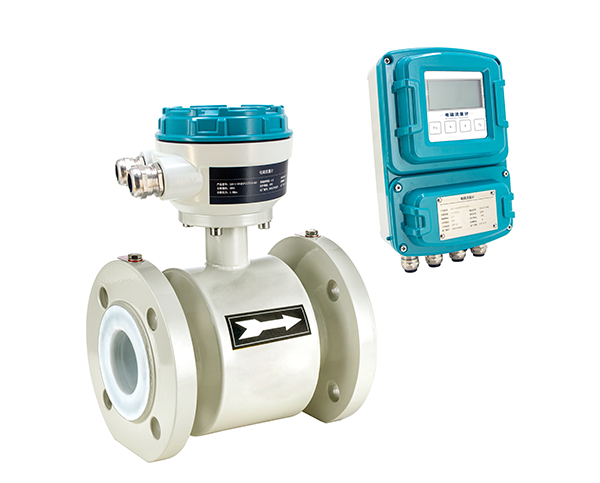

SKLDGF型分體管道式電磁流量計
|
產品概述
LDGF型分體管道式電磁流量計是依據法拉第電磁感應定律的工作原理來測量導電液體體積流量的儀表，是流體力學和電磁學結合的產品。即導電液體在磁場中切割磁力線運動時在其兩端產生感應電動勢。
分體管道式電磁流量計由流量傳感器和轉換器兩大部分組成。測量管上下裝有勵磁線圈，通勵磁電流后產生的磁場穿過測量管，一對信號電極裝在測量管內壁與液體相接觸，產生感應電勢，將流量信號傳送到轉換器。
此系列流量計是在LD系列電磁流量計基礎上更新的一款新型電磁流量計。無論是在外觀和組裝方式，還是在內部結構，都做了新的突破，確保了產品的高精度、高穩定性和一致性。在電力、冶金、化工、石油、石化、市政、環保、食品加工和醫藥等行業得到廣泛應用。
產品特點
• 準確度等級高，最高可達±0.2%（DN15～DN300）。
• 測量重復性好，重復性最高可達 0.03%。
• 口徑涵蓋范圍廣，DN6～DN2000。
• 幾乎無壓損，無阻流部件。
• 耐腐蝕，可測絕大多數腐蝕性導電液體。
• 多種信號輸出，當量、頻率、電流及 RS485 通訊接口，并有 HART、PROFIBUS、FF 等總線協議和 GPRS、NB、4G 等無線通訊方式可選配。
技術參數
執行標準 |
電磁流量計（JB/T 9248-2015） |
公稱通經（mm）（特殊規格可定制） |
螺紋連接型，外螺紋連接，DN15~DN100 |
法蘭連接型，法蘭對接，DN4~DN2000 |
卡箍連接型，卡箍連接，DN15~DN100 |
流量測量 |
正向流量，反向流量 |
重復性誤差 |
優于準確度等級最大允許誤差絕對值的1/3 |
準確度等級 |
0.2，0.5，1.0 |
襯里耐溫 |
PTFE/PFA：-30°C~+150°C，分體型；-30°~+120℃，一體型 |
F46：-30°C~+120℃，分體型；-30℃~+120℃，一體型 |
氯丁橡膠:-15℃~+60°C |
聚氨酯:-15°C~+60°C |
流速范圍 |
0.1-10m/s |
電導率范圍 |
被測流體電導率≥5μs/cm |
信號輸出 |
當量或頻率、4-20mA |
通訊輸出 |
RS485、HART、NB-IoT或4G等 |
供電電源 |
DC24V(9V~36V)、AC220V(90V~250V)或鋰電池3.6V |
要求直管段長度 |
上游≥5DN，下游≥2DN |
電纜入口 |
標準:M20x1.5(6mm~10mm);防爆型:M20x1.5(6mm~10mm) |
防護等級 |
IP65，訂制可達IP68 |
環境溫度 |
-20℃～+55℃ |
相對濕度 |
5%～95% |
防爆等級 |
不防爆或隔爆(ExdibqlBCT6 Gb) |
流量范圍
分體管道式電磁流量計產品選型
型號 |
口徑 |
|
LDGF |
4~2000 |
|
|
代號 |
安裝形式 |
|
Y |
一體式 |
F |
分體式 |
|
代號 |
轉換器型號 |
ZA |
圓形 |
ZB |
方形（僅適用于分體式） |
|
代號 |
供電形式 |
| AC |
（交流）220V AC 50Hz(90~245V AC 50Hz) |
| DC |
（直流）24V DC (20~36V DC) |
| LD |
鋰電池供電（不帶信號輸出） |
| |
代號 |
輸出信號(可多選) |
| I.4 |
4~20mA |
| f |
頻率 1KHz |
| Rs |
串行通訊（485） |
| H |
HART協議 |
| C |
控制輸出 |
|
代號 |
防爆要求 |
N |
無防爆 |
EX |
防爆 |
|
代號 |
介質溫度 |
T1 |
≤65℃ |
T2 |
≤120℃ |
T3 |
≤150℃(僅適用于分體式） |
|
代號 |
內襯材質 |
NE |
氯丁橡膠（≤65℃） |
| PVC |
聚氯乙烯（≤70℃） |
PU |
聚氨酯 耐磨(≤80℃) |
PTFE |
聚四氟乙烯（≤180℃） |
|
代號 |
電極材質 |
316L |
不銹鋼 |
HC |
哈氏合金C |
Ti |
鈦 |
Ta |
鉭 |
| Pt |
鉑 |
|
|
|
