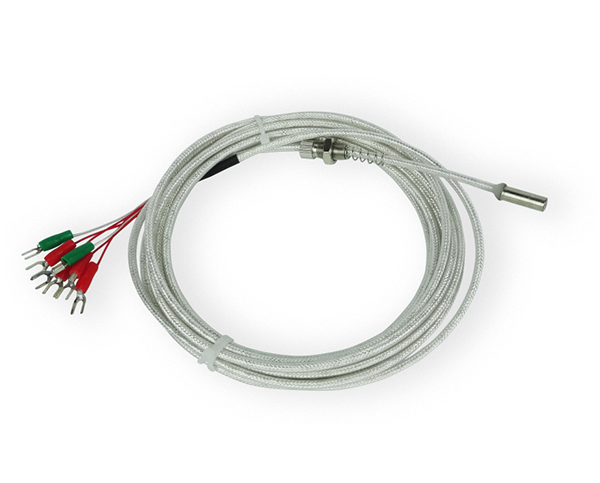

端面熱電阻
|
|
WZCM、WZPM系列端面熱電阻元件由處理的絲材繞制，緊巾在溫度計前端，與一般軸向熱電阻相比，端面熱電阻能正確和迅速地反映被測端面的實際溫度，適用于測量軸瓦或其他機件的端面溫度。
端面熱電阻主要技術參數
感溫元件0℃時的電阻值（R100）和它在0℃時的電阻R0
分度號Cu50：R0=50±0.050Ω
Cu100：R0=100±0.10Ω
分度號Pt100:R0=100±0.12Ω(B級)
其中:R0為元件在0℃時的電阻值。
端面熱電阻測量范圍和允差（單位：mm）
| 名稱 |
測溫范圍℃ |
允許偏差△t℃ |
分度號 |
| 端面銅電阻 |
-50-100 |
±(0.3+6.0×10-3|t|) |
Cu50 (G)或Cu100 |
| 端面鉑電阻 |
-150-200 |
B級：±(0.30+0.005|t|) |
Pt100 |

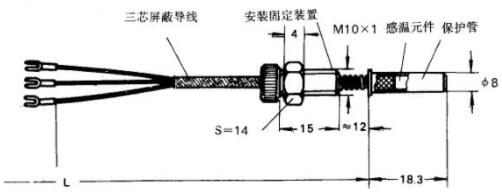

端面熱電阻型號規格
| 型號 |
分度號 |
結構 |
測溫范圍
℃ |
保護管
材質 |
熱響應
時間s |
規格 |
公稱壓力 |
引線長度mm |
| 桿直徑 |
螺紋尺寸 |
| WZCM-201 |
Cu50 Cu100 |
固定埋
入或螺
紋連接 |
-50~100 |
紫銅
不銹鋼 |
＜15 |
φ6 |
M8×0.75 |
常壓 |
自定
500
1000
1500
2000
… |
WZPM-201
WZPM2-201 |
Pt100 |
-150~200 |
φ6
φ8
或要求 |
M8×0.75
M10×1
或訂制 |
WZPM-201B
WZPM2-201B |
|
| 注：WZPM-201B采用引進元件WZPM-018，精度等級為A級。 |
|

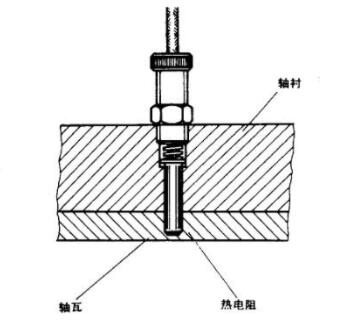

●安裝形式
 |
| |
|
|
